电线电缆材料核算公式

一、圆形电缆材料核算

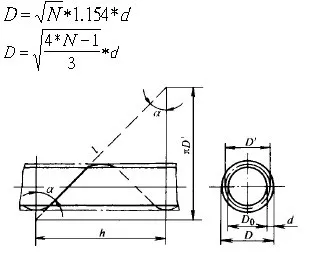

多根绞合导体绞合外径计算:

d----单根导体的直径

D---绞合后绞合导体外径

N---导体根数

上述两种方法中, 方法2比较适合束绞方式导体绞合外径计算

1、导体

W =0. 7854⨯d 2⨯n ⨯N ⨯ρ⨯K 1⨯K 2

d:导体单丝直径 mm

n:导体单丝根数

N:绝缘芯线根数

 ρ:导体材料比重

K1:导体绞入系数

K2:绝缘芯线成缆绞入系数

W：导体重量 g/m 绞入系数

:※ K 1、K 2值：理论节径比：m '=h

D -d 实用节径比：m =h

D 单节距实长：l =h 2+[π(D -d )]2 绞入率：λ=l -h

h g /cm 3

绞入系数：K =lh

2、绝缘

a. 挤管式绝缘材料

W =π(D -t ) t ⨯N ⨯K ⨯ρ

b. 挤压式绝缘材料

W =[π(D -t ) t +k ⨯d 2]⨯N ⨯K ⨯ρ

D ：绝缘外径 mm t ：绝缘厚度 mm N ：绝缘芯数

K ：绝缘芯线成缆绞入系数(按上述导体材料计算中K 值的计算方法计算) k ：外间隙嵌隙面积系数 d ：导体单丝直径 mm ρ：绝缘材料比重 g /cm W:绝缘用料 g/m 注：多根细导体束绞时可按如下简化公式计算：

W =π(D -t ) t ⨯N ⨯K ⨯ρ⨯1. 01

3、带状绕包材料计算：

W =π(D +nt ) nt 1⨯ρ 1±k

G 1±k 假如带材单位面积重量已知，   则可用下式计算：W =n π(D +nt ) nt

D ：绕包前外径 mm n ：包覆层数 t ：带状材料厚度 mm

k ：重叠或间隙系数 重叠：1-k 间隙：1+k G ：每平方米带材重量 g ρ：带状材料比重 g /cm W ：带材用量 g/m

4、带状纵包材料计算：

W =w ⨯t ⨯ρ

w ：带材宽度 mm t ：带材厚度 mm p ：带材比重 g /cm

5、编织屏蔽材料计算

W =0. 7854⨯d 2⨯N ⨯K ⨯ρ

K =π(D +2d )]2+L 2

如已知屏蔽密度，按单向覆盖率计算：

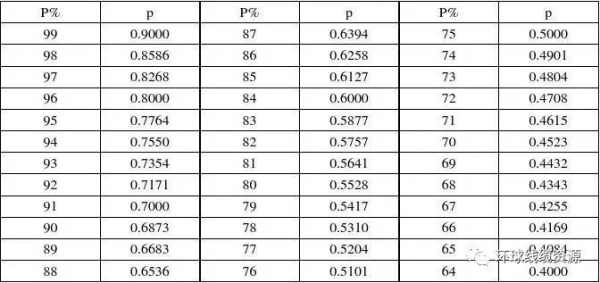

从下表中查找屏蔽密度对应的单向覆盖率p ，然后代入下式计算 W =π2

2d (D +2d ) ⨯p ⨯1. 02⨯ρ

d ：屏蔽丝单丝直径 mm D ：屏蔽前外径 mm

p ：屏蔽单向覆盖率

ρ:屏蔽丝材料比重 g /cm 3

6、护套材料计算：

a. 挤管式护套材料

W =π(D -t ) t ⨯ρ

b. 挤压式护套材料

W =[π(D -t ) t +k ⨯d 2]⨯ρ

D ：护套外径 mm t ：护套厚度 mm

k ：外间隙嵌隙面积系数 d ：单根绝缘芯线直径 mm ρ：护套材料比重 g /cm W:护套用料 g/m

二、扇形电缆材料核算

1、导体：

0. 7854⨯d 2⨯n ⨯N ⨯K 1⨯K 2⨯ρ

W =k

d ：紧压前导体单丝直径 mm n ：导体单丝根数 N ：扇形绝缘线芯根数

K1：导体绞入系数 一般取1.005~1.01 K2：  成缆芯线绞入系数 一般取1.005~1.008 ρ：导体材料比重 g /cm3

注：如扇形电缆中有其它截面的线芯，导体总用量应加上其它截面的线芯材料重量。

2、绝缘（近似计算）：

方法1:

W =[π(D -2t ) ⨯α360+(D -4t )]⨯t ⨯ρ

D ：成缆外径 mm

两芯电缆：D=2（h+2t） 三芯电缆：D=2（h+2.154t） 四芯（4等芯，4+1）：D=2（h+2.31t）

方法2:

两芯电缆：L=5.14（h+2t）

三芯电缆：L=4.094（h+2.154t） 四芯（4等芯，4+1）：L=3.745（h+2.31t）

L:绝缘后线芯周长

W =π(L -t ) ⨯t ⨯ρ

W ：绝缘用量 g/m

L ：绝缘芯线周长 mm

t ：绝缘厚度 mm a ：扇形中 心角 ρ：绝缘材料比重 g /cm

材料比重:

铜:8.89 铝:2.7 钢:7.8 铜包钢:7.9 铜包铝3.4—4.0

PVC:1.35~1.50 LDPE: 0.92 HDPE:0.95 铜包钢:7.9 铜包铝:3.4—4.0

PEF(化学发泡材料):0.946 PP(聚丙烯) ：0.97 PU(聚氨酯):1.21 氟化乙丙烯（FEP ）:2.2 电缆麻：0.5 电缆纸：1.35 PP 绳（聚丙烯）：0.55 XLPE:0.91~0.97

铝箔：1.8 聚酯带：1.37 棉布：0.55 棉纱：0.48 Nylon:0.97 3
